3D游戏中的数学

坐标系

在 3D 游戏中，最常用的是笛卡尔坐标系（Cartesian Coordinates），即：三条相交于原点不共面且相互垂直的数轴构成的坐标系。

四指从 x 轴握向 y 轴，此时拇指指向为 z 轴。由此分为左手坐标系和右手坐标系。坐标系手性的不同一般不影响其空间内的数学运算（向量的叉积需要考虑坐标系手性，因为向量的叉积是一个伪向量 pseudovector）。

手性变换：反转任意一个轴。

向量

向量是具有大小（magnitude）和方向的量，可以理解为相对某个点的偏移。

向量大小（模）：$|\boldsymbol{a}| = \sqrt{a_x^2 + a_y^2 + a_z^2}$（由于开方计算开销大，一般使用 $|\boldsymbol{a}|^2$ 替代）。

单位向量（unit vector）：大小为 1 的向量。

将一个向量 $v$ 转变为单位向量 $u$ 的操作被称为正规化（normalization）

$$\boldsymbol{u} = \frac{\boldsymbol{v}}{|\boldsymbol{v}|}$$

向量运算

标量乘法

有向量 $\boldsymbol{a} = (a_x, a_y, a_z)$，标量 $s$

$$s\boldsymbol{a} = (sa_x, sa_y, sa_z)$$

元素乘法

有向量 $\boldsymbol{a} = (a_x, a_y, a_z)$ 和 $\boldsymbol{s} = (s_x, s_y, s_z)$

$$\boldsymbol{s}\otimes\boldsymbol{a} = (s_xa_x, s_ya_y, s_za_z)$$

加（减）法

有向量 $\boldsymbol{a} = (a_x, a_y, a_z)$ 和 $\boldsymbol{b} = (b_x, b_y, b_z)$

$$\boldsymbol{a}+\boldsymbol{b} = (a_x+b_x, a_y+b_y, a_z+b_z)$$

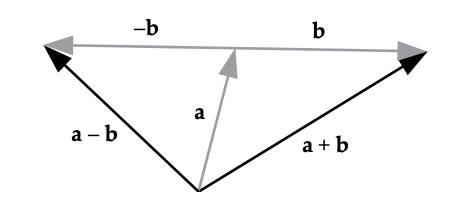

$Vector Add$

向量 + 向量 = 向量
点 + 向量 = 点
点 - 点 = 向量
点 + 点【没有意义】

点积 Dot Product

点积又称为标量积、内积，其结果为标量。

有向量 $\boldsymbol{a} = (a_x, a_y, a_z)$ 和 $\boldsymbol{b} = (b_x, b_y, b_z)$，$\boldsymbol{a}$ $\boldsymbol{b}$ 之间的夹角为 $\theta$。

$$\boldsymbol{a}\bullet\boldsymbol{b} = a_xb_x + a_yb_y + a_zb_z$$$$\boldsymbol{a}\bullet\boldsymbol{b} = |\boldsymbol{a}||\boldsymbol{b}|\cos \theta$$$$\boldsymbol{a}\bullet\boldsymbol{b} = \boldsymbol{b}\bullet\boldsymbol{a}$$$$\boldsymbol{a}\bullet(\boldsymbol{b}+\boldsymbol{c}) = \boldsymbol{a}\bullet\boldsymbol{b} + \boldsymbol{a}\bullet\boldsymbol{c}$$

点积的几何意义：a 向量在 b 向量上投影的大小与 b 的大小的积。当 b 为单位向量时，a 与 b 的点积为 a 在 b 上投影的大小（因为单位向量的大小为1）。

点积可用于检测向量的方向关系：

同向共线：$\boldsymbol{a}\bullet\boldsymbol{b} = |\boldsymbol{a}||\boldsymbol{b}|$
反向共线：$\boldsymbol{a}\bullet\boldsymbol{b} = -|\boldsymbol{a}||\boldsymbol{b}|$
垂直：$\boldsymbol{a}\bullet\boldsymbol{b} = 0$
同向：$\boldsymbol{a}\bullet\boldsymbol{b} > 0$
反向：$\boldsymbol{a}\bullet\boldsymbol{b} < 0$

叉积 Corss Product

三维向量 a b 的叉积的结果为垂直于两向量的向量（两向量所在平面的法向量 normal vector），其方向取决于当前坐标系的手性，比如在右手坐标系中，将右手四指从 a 握向 b ，拇指的指向即为其方向（反之亦然）。叉积仅定义在三维空间中。

$Corss Product$

$$ \begin{align} \boldsymbol{a}\times\boldsymbol{b} & = (a_yb_z-a_zb_y, a_zb_x-a_xb_z, a_xb_y-a_yb_x) \\ & = \begin{bmatrix} 0 & -a_z & a_y \\ a_z & 0 & -a_x \\ -a_y & a_x & 0 \end{bmatrix} \begin{bmatrix}b_x \\ b_y \\ b_z \end{bmatrix} \end{align} $$$$|\boldsymbol{a}\times\boldsymbol{b}| = |\boldsymbol{a}||\boldsymbol{b}|\sin \theta \qquad (\theta \text{为向量夹角})$$

$|\boldsymbol{a}\times\boldsymbol{b}|$ 可以理解为向量 a、b 围成的平行四边形的面积。

$$\boldsymbol{a}\times\boldsymbol{b} \ne \boldsymbol{b}\times\boldsymbol{a}$$$$\boldsymbol{a}\times\boldsymbol{b} = -(\boldsymbol{b}\times\boldsymbol{a})$$$$\boldsymbol{a}\times(\boldsymbol{b} + \boldsymbol{c}) = \boldsymbol{a}\times\boldsymbol{b} + \boldsymbol{a}\times\boldsymbol{c}$$$$(s\boldsymbol{a})\times\boldsymbol{b} = \boldsymbol{a}\times(s\boldsymbol{b}) = s(\boldsymbol{a}\times\boldsymbol{b}) \qquad (s \text{为标量})$$

叉积的结果是一个伪向量（pseudovector），向量与伪向量的区别仅体现在进行坐标系变换（手性变换）时，伪向量的方向会反转。

线性插值

线性插值 linear interpolation 简称 LERP，通常用于动画中，在两个状态之间平滑过渡。

比如从点A到点B的线性插值，$\beta$ 为百分比：

$$LERP(A, B, \beta) = (1-\beta)A + \beta B$$

矩阵相关知识

$$\boldsymbol{A}\boldsymbol{B} \ne \boldsymbol{B}\boldsymbol{A}$$

单位矩阵（identity matrix）

对角线为1，其余为0的矩阵，表示为 $\boldsymbol{I}$。

$$I_{3x3} = \begin{bmatrix}1 & 0 & 0 \\ 0 & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix}$$

矩阵 $\boldsymbol{A}$ 的逆表示为 $\boldsymbol{A}^{-1}$，且 $\boldsymbol{A}\boldsymbol{A}^{-1} = \boldsymbol{I}$。

逆矩阵

变换矩阵的逆矩阵可以理解为其对应的反向变换。

不是所有的矩阵都有逆矩阵，但所有的仿射矩阵都可逆。

$$(\boldsymbol{A}\boldsymbol{B}\boldsymbol{C})^{-1} = \boldsymbol{C}^{-1}\boldsymbol{B}^{-1}\boldsymbol{A}^{-1}$$

矩阵转置 Transposition

矩阵 $\boldsymbol{M}$ 的转置矩阵记为 $\boldsymbol{M}^{T}$

$$ \begin{bmatrix} a & b \\ c & d \end{bmatrix}^{T}= \begin{bmatrix} a & c \\ b & d \end{bmatrix} $$$$(\boldsymbol{A}\boldsymbol{B}\boldsymbol{C})^{T} = \boldsymbol{C}^{T}\boldsymbol{B}^{T}\boldsymbol{A}^{T}$$

变换矩阵

一个4x4的矩阵可以表示任意一种3D变换（平移、旋转、缩放、剪切），这种矩阵被称为变换矩阵（transformation matrix）。

将任意不同的变换矩阵组合一起（相乘）得到的矩阵被称为仿射矩阵（affine matrix），用于仿射变换。

$$ \boldsymbol{M}_{affine} = \begin{bmatrix} \boldsymbol{U}_{3\times3} & 0_{3\times1} \\ \boldsymbol{t}_{1\times3} & 1 \end{bmatrix} $$

其中 $\boldsymbol{U}_{3\times3}$ 表示缩放与旋转，$\boldsymbol{t}_{1\times3}$ 表示平移。

为了将三维向量与 4x4 仿射矩阵进行计算，需要将三维向量 $(x, y, z)$ 转化为 $(x, y, z, 1)$。而对于三维方向向量，由于对其进行平移没有意义，其可表示为 $(x, y, z, 0)$。

平移变换 Translation

$$ \begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 \\ 0 & 0 & 1 & 0 \\ t_x & t_y & t_z & 1 \end{bmatrix}= \begin{bmatrix} \boldsymbol{I} & 0 \\ \boldsymbol{t} & 1 \end{bmatrix} $$

其逆矩阵为 $\begin{bmatrix}\boldsymbol{I} & 0 \\ -\boldsymbol{t} & 1\end{bmatrix}$

旋转变换 Rotation

$$\begin{bmatrix}\boldsymbol{R} & 0 \\ 0 & 1\end{bmatrix}$$$$ rotate_x(\boldsymbol{r}, \phi) = \boldsymbol{r} \begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & \cos \phi & \sin \phi & 0 \\ 0 & -\sin \phi & \cos \phi & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} \qquad (绕\ x\ 轴旋转) $$$$ rotate_y(\boldsymbol{r}, \theta) = \boldsymbol{r} \begin{bmatrix} \cos \theta & 0 & -\sin \theta & 0 \\ 0 & 1 & 0 & 0 \\ \sin \theta & 0 & \cos \theta & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} \qquad (绕\ y\ 轴旋转) $$$$ rotate_z(\boldsymbol{r}, \gamma) = \boldsymbol{r} \begin{bmatrix} \cos \gamma & \sin \gamma & 0 & 0 \\ -\sin \gamma & \cos \gamma & 0 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} \qquad (绕\ z\ 轴旋转) $$

旋转变换矩阵的逆等于其转置矩阵。这是因为旋转 $\theta$ 角度的变换矩阵的逆为旋转 $-\theta$ 角度的变换矩阵，而 $\sin(-\theta) = -\sin\theta, \cos(-\theta) = \cos\theta$。

缩放 Scale

$$ \boldsymbol{r}\boldsymbol{S} = \boldsymbol{r} \begin{bmatrix} S_x & 0 & 0 & 0 \\ 0 & S_y & 0 & 0 \\ 0 & 0 & S_z & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} $$

其逆矩阵为：

$$ \begin{bmatrix} \frac{1}{S_x} & 0 & 0 & 0 \\ 0 & \frac{1}{S_y} & 0 & 0 \\ 0 & 0 & \frac{1}{S_z} & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} $$

当 $S_x = S_y = S_z$ 时称之为统一缩放（uniform scale）。

由于 4x4 仿射矩阵的最后一列始终为 $[0\ 0\ 0\ 1]^T$，所以在实际应用中为了节约空间往往会将其省略。

坐标空间

在父坐标空间中的物体可以拥有自己的子坐标空间，从而形成坐标空间的继承关系。将一个坐标在相关坐标空间之间的转换操作被称为 change of basis。

全局空间（world space）没有父坐标空间，其为坐标空间继承树的根。

将点和方向从子坐标空间 C 转换到父坐标空间 P 的矩阵表示为 $\boldsymbol{M}_{C\to P}$。

对于任意子坐标空间 C 中的位置向量 $\boldsymbol{P}_C$，且其在父坐标空间 P 中的表示为 $\boldsymbol{P}_P$，存在以下公式：

$$\boldsymbol{P}_P = \boldsymbol{P}_C \boldsymbol{M}_{C\to P}$$$$ \boldsymbol{M}_{C\to P} = \begin{bmatrix} \boldsymbol{i}_C & 0 \\ \boldsymbol{j}_C & 0 \\ \boldsymbol{k}_C & 0 \\ \boldsymbol{t}_C & 0 \end{bmatrix} $$

其中 $\boldsymbol{i}_C\ \boldsymbol{j}_C\ \boldsymbol{k}_C$ 为子坐标空间坐标轴上的单位基向量在父坐标空间内的表示。$\boldsymbol{t}_C$ 为子坐标空间坐标原点相对于父坐标空间坐标原点的平移。

对子坐标系统的缩放可直接表示为对 $\boldsymbol{i}_C\ \boldsymbol{j}_C\ \boldsymbol{k}_C$ 的缩放。

将子坐标空间中的法向量转换到父坐标空间中，需要使用 $(\boldsymbol{M}_{C\to P}^{-1})^T$。这是因为法向量是一个伪向量。

四元数

四元数（quaternion）在3D游戏中主要用于表示旋转。

四元数 $q = [q_x, q_y, q_z, w]$ 看起来像是一个四维向量（但并非向量）。

单位长度（unit-length）四元数（$|q| = 1$）用于表示3D旋转，本文只考虑单位四元数。

单位四元数可以看作一个三维向量 $\boldsymbol{q}_V$ 外加一个标量 $q_S$。

以单位向量 $\boldsymbol{a}$ 为旋转轴，$\theta$ 为旋转角度，单位四元组 $\boldsymbol{q}$ 表示为：

$$ \begin{align} q & = [\boldsymbol{q}_V \quad q_S] \\ & = [\boldsymbol{a}\sin\frac{\theta}{2} \quad \cos\frac{\theta}{2}] \end{align} $$

四元数运算

Grassman 乘法

实际上四元数有多种乘法，这里只讨论 Grassman 乘法。

多个四元数相乘表示组合。

$$ p q = [ (p_S\boldsymbol{q}_V + q_S\boldsymbol{p}_V + \boldsymbol{p}_V\times\boldsymbol{q}_V) \quad (p_S q_S - \boldsymbol{p}_V\bullet\boldsymbol{q}_V) ] $$

逆四元数

四元数 $q$ 的逆记为 $q^{-1}$。可以将逆四元数理解为反向操作。

$$q q^{-1} = [0 \quad 0 \quad 0 \quad 1]$$

共轭四元数（conjugate）记为 $q^{\ast}$。

$$q^\ast = [-\boldsymbol{q}_V \quad q_S]$$$$q^{-1} = \frac{q^{\ast}}{|q|^2}$$

由于我们只考虑单位四元数（$|q| = 1$），所以：

$$q^{-1} = q ^\ast = [-\boldsymbol{q}_V \quad q_S] \qquad (当\ |q| = 1)$$

这意味着针对单位四元数可以快速求逆。

$$(p q)^\ast = q^\ast p^\ast$$$$(p q)^{-1} = q^{-1} p^{-1}$$

四元数应用于向量旋转

首先将三维向量 $\boldsymbol{v}$ 转化为四元数形式 $v$：

$$v = [\boldsymbol{v} \quad 0]$$

通过单位四元数 $q$ 对向量 $\boldsymbol{v}$ 旋转得到 $v'$：

$$v' = rotate(q, \boldsymbol{v}) = q v q^{-1} = q v q^\ast$$

最后从结果四元数 $v$ 中提取结果向量 $\boldsymbol{v}$。

多个四元数组合：

$$q_{net} = q_3 q_2 q_1$$$$ \begin{align} v' & = q_3 q_2 q_1\ v\ q_1^{-1} q_2^{-1} q_3^{-1} \\ & = q_{net}\ v\ q_{net}^{-1} \end{align} $$

四元数与变换矩阵

四元数可以与旋转变换矩阵（3x3形式）相互转化。

这里的变换矩阵为仅包含3x3旋转部分的矩阵。

设四元数 $q = [x\ y\ z\ w]$ ，其对应的旋转矩阵为 $\boldsymbol{R}$

$$ \boldsymbol{R} = \begin{bmatrix} 1-2y^2-2z^2 & 2xy+2zw & 2xz-2yw \\ 2xy-2zw & 1-2x^2-2z^2 & 2yz+2xw \\ 2xz+2yw & 2yz-2xw & 1-2x^2-2y^2 \end{bmatrix} $$

同样的，给定旋转矩阵 $\boldsymbol{R}$，可以找到对应的四元数 $q$。代码引用自 Gamasutra [Nick Bobic]。

 1void matrixToQuaternion(const float R[3][3], float q[/*4*/]) {
 2
 3    float trace = R[0][0] + R[1][1] + R[2][2];
 4
 5    // check the diagonal
 6    if (trace > 0.0f) {
 7        float s = sqrt(trace + 1.0f);
 8        q[3] = s * 0.5f;
 9        float t = 0.5f / s;
10        q[0] = (R[2][1] - R[1][2]) * t;
11        q[1] = (R[0][2] - R[2][0]) * t;
12        q[2] = (R[1][0] - R[0][1]) * t;
13    } else {
14        // diagonal is negative
15        int i = 0;
16        if (R[1][1] > R[0][0]) i = 1;
17        if (R[2][2] > R[i][i]) i = 2;
18
19        static const int NEXT[3] = {1, 2, 0};
20        int j = NEXT[i];
21        int k = NEXT[j];
22
23        float s = sqrt((R[i][j] - (R[j][j] + R[k][k])) + 1.0f);
24
25        q[i] = s * 0.5f;
26
27        float t;
28        if (s!=0.0) t = 0.5f / s;
29        else t = s;
30
31        q[3] = (R[k][j] - R[j][k]) * t;
32        q[j] = (R[j][i] + R[i][j]) * t;
33        q[k] = (R[k][i] + R[i][k]) * t;
34    }
35}

线性插值

常用于动画系统、动作系统、Camera系统。

在 $q_A$ $q_B$ 之间进行插值，$\beta$ 为过程百分比：

$$ \begin{align} q_{LERP} & = LERP(q_A, q_B, \beta) \\ & = \frac{(1-\beta)q_A+\beta q_B}{|(1-\beta)q_A+\beta q_B|} \end{align} $$

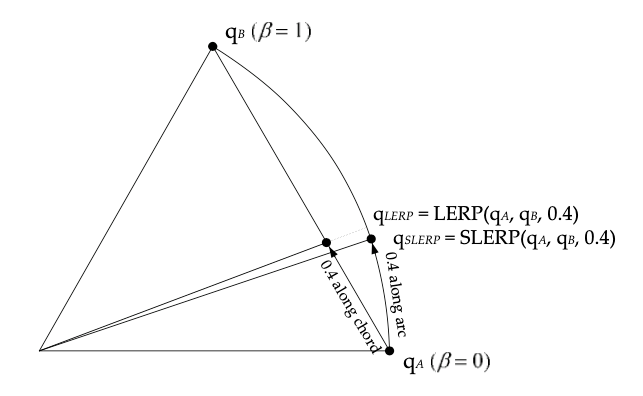

四元数可以看作是四维超球体上的点，LERP 实际上是沿着超球体的弦进行插值，而非超球体的表面。这导致使用 LERP 时四元数的变化速度（角速度）不固定，而是两端快中间慢。

$Lerp vs Slerp$

相比 LERP，SLERP 是沿着超球体的表面进行插值。

$$SLERP(p, q, \beta) = w_p p + w_q q$$$$ w_p = \frac{\sin(1-\beta)\theta}{\sin \theta} \qquad w_q = \frac{\sin \beta\theta}{\sin \theta} $$$$ \begin{align} \cos\theta & = p\bullet q = p_x q_x + p_y q_y + p_z q_z + p_w q_w \\ \theta &= \cos^{-1}(p \bullet q) \end{align} $$

一般来说，SLERP 相对开销较大，但存在可降低开销的优化算法。实际应用中，可以通过对实际代码进行性能分析来确定使用 SLERP 或 LERP。
